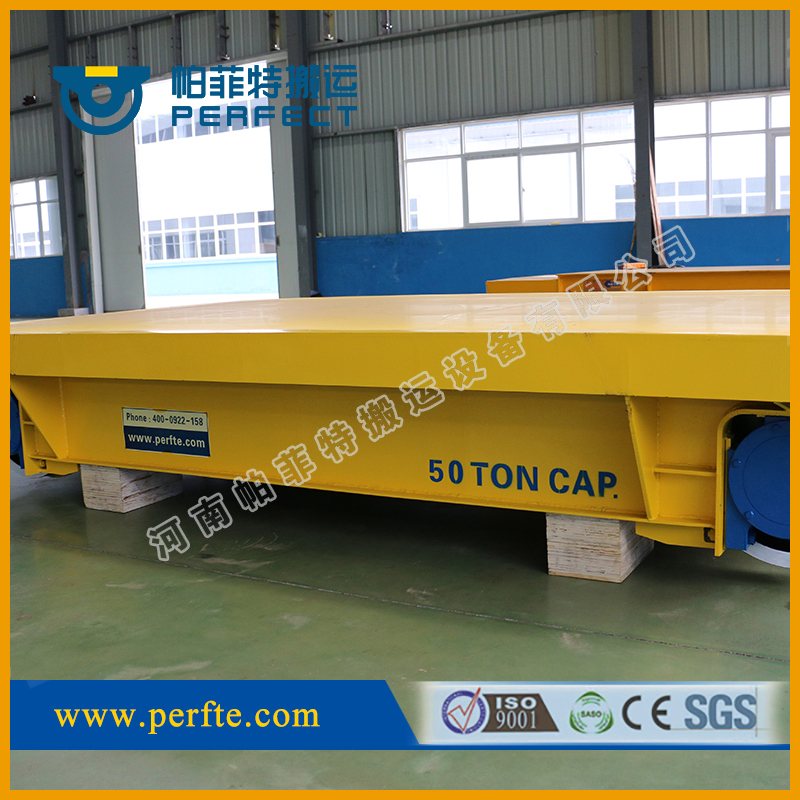

KPJ电缆卷筒电动平车 |
|
KPJ系列卷筒供电电动平车，在电动平车上设有电缆卷筒，其电缆卷筒为磁滞耦合式，确保电缆受力均匀不易拉坏。电缆卷筒380V供电给平车上YZ起重冶金用电机提供电力，电机拖动平车运行。电动平车运行时电缆卷筒自动将电缆卷起或放出，受卷线筒供电长度影响。一般最大运行距离小于200m。该平车适应恶劣工况的起重冶金用，平车结构简单可靠，价格经济，轨道施工方便。
|
|
KPJ 电缆卷筒供电 电动平车主要技术参数 |
|
型号 |
KPJ |
KPJ-6 |
KPJ-10 |
KPJ-16 |
KPJ-25 |
KPJ-40 |
KPJ-63 |
KDJ-100 |
KPJ-160 |
KDJ-200 |
|
额定载重量（t） |
6 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
200 |
|
台面尺寸(mm) |
长 L |
3600 |
3600 |
4000 |
4500 |
5000 |
5600 |
6300 |
8000 |
8200 |
|
宽 B |
2000 |
2000 |
2200 |
2200 |
2500 |
2500 |
2800 |
2800 |
2800 |
|
高 H |
550 |
550 |
600 |
650 |
700 |
850 |
900 |
1150 |
1250 |
|
运行速度（m/min） |
|
30 |
30 |
30 |
30 |
25 |
25 |
20 |
20 |
20 |
|
轮 距A（mm） |
2000 |
2000 |
2200 |
2500 |
2800 |
3200 |
3600 |
4500 |
4500 |
|
轨内侧距C（mm） |
1435 |
1435 |
1435 |
1435 |
1635 |
1735 |
1850 |
2000 |
2000 |
|
车轮直径 (mm) |
300 |
300 |
400 |
400 |
500 |
600 |
700 |
700 |
700 |
|
底部间隙 （mm） |
50 |
50 |
50 |
60 |
60 |
60 |
60 |
70 |
70 |
|
最小转弯半径 |
30 |
35 |
50 |
55 |
60 |
80 |
100 |
100 |
|
电动机型号/功率（KW） |
YZ132M1-6 |
YZ132M2-6 |
YZ160M1-6 |
YZ160M2-6 |
YZ160L-6 |
YZ160M2-6 |
YZ160L-6 |
|
2.2 |
3.7 |
5.5 |
7.5 |
11 |
2X7.5 |
2X11 |
|
电源供电方式 |
电缆卷筒 |
AC380V 3X2.5+1X1.5 |
AC380V
3X4+1X2.5 |
AC380V
3X6+1X4 |
|
推荐钢轨型号 |
P24 |
P38 |
P43 |
QU80 |
QU100 |
|
车轮数量 |
4 |
4 |
4 |
4 |
8 |
8 |
|
最大轮压（t） |
1.91 |
3.21 |
4.87 |
7.5 |
11.5 |
16.9 |
27.6 |
22.8 |
28.5 |
|
参考重量（t） |
3.4 |
3.72 |
4.2 |
6 |
8.5 |
11.4 |
15.2 |
25.5 |
31.5 |
|
说明：1）其轨距、台面尺寸、额定起重量可根据用户需求另行设计、制造。 |
|
2）可选无线遥控装置 |
|
3）可选变频器调速电控,双速控制 |
|
4）运行距离小于20m时也可以按客户要求不用电缆卷筒，改为托缆式（KTP）平车： |
|
5) 路轨车来回走设定系统 |
|
6）路轨车遇人2米自动停车、报警 |
