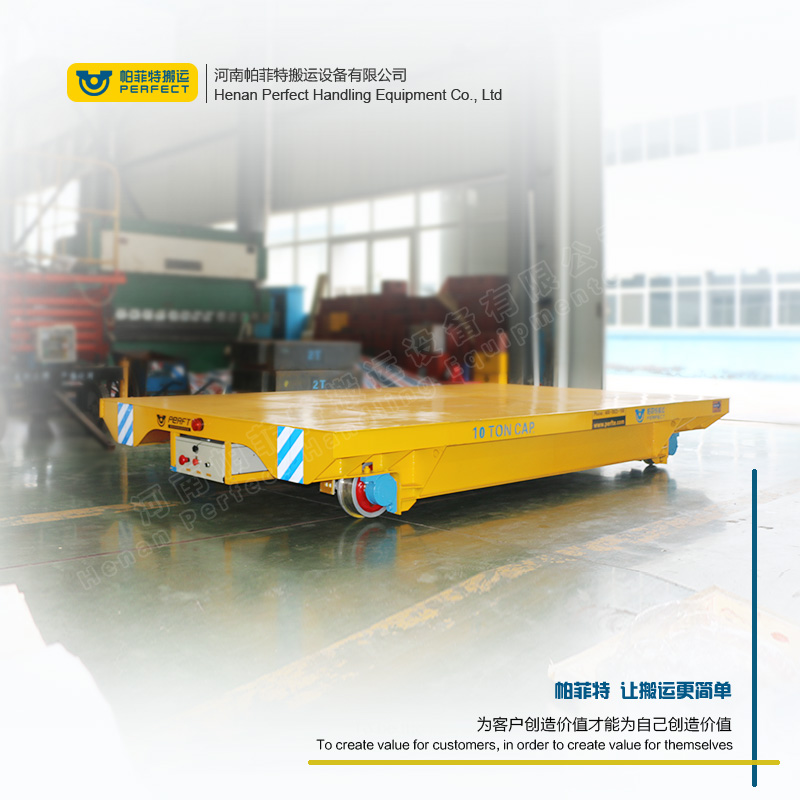

地轨电动车又称轨道搬运车、电动平板车、电平车、物料运输车、台车、过跨车、电动轨道车、地爬车等，是一种工厂内有轨电动搬运车辆，首先它是一种轨道型运输车辆，需要在地面上铺设轨道，轨道一般为工字型面接触道轨；其次它是电驱动车辆，在电机减速机驱动下自动运行。再次它是一种平板车，台面平整无厢盖，特殊情况下也可以是非平面但无厢盖，车体无方向盘只有前进后退方向（即使转弯也得靠轨道转弯）。此种车辆具有结构简单、使用方便、承载能力大、不怕脏不怕砸、维护容易、使用寿命长等特点，因其方便、壮实、经济、实用、易清理等诸多优点，成为企业厂房内部及厂房与厂房之间短距离定点频繁运载重物的首选运输工具。

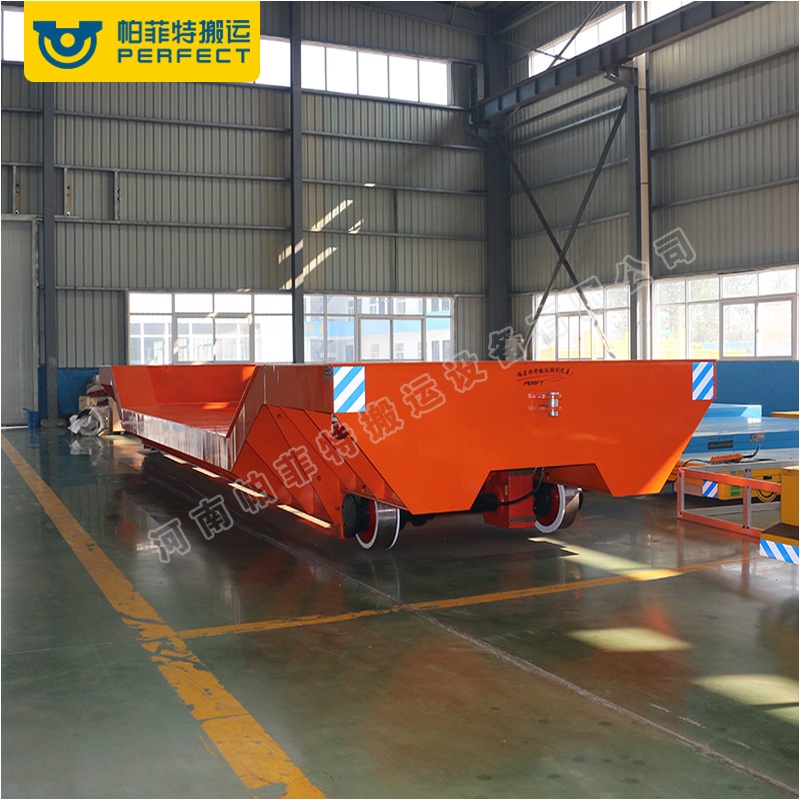

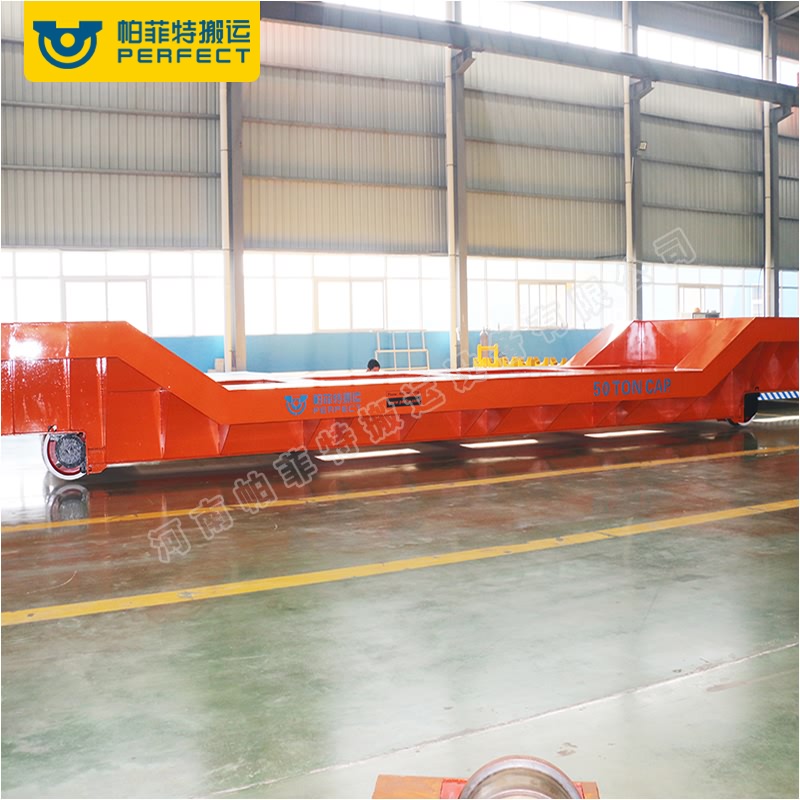

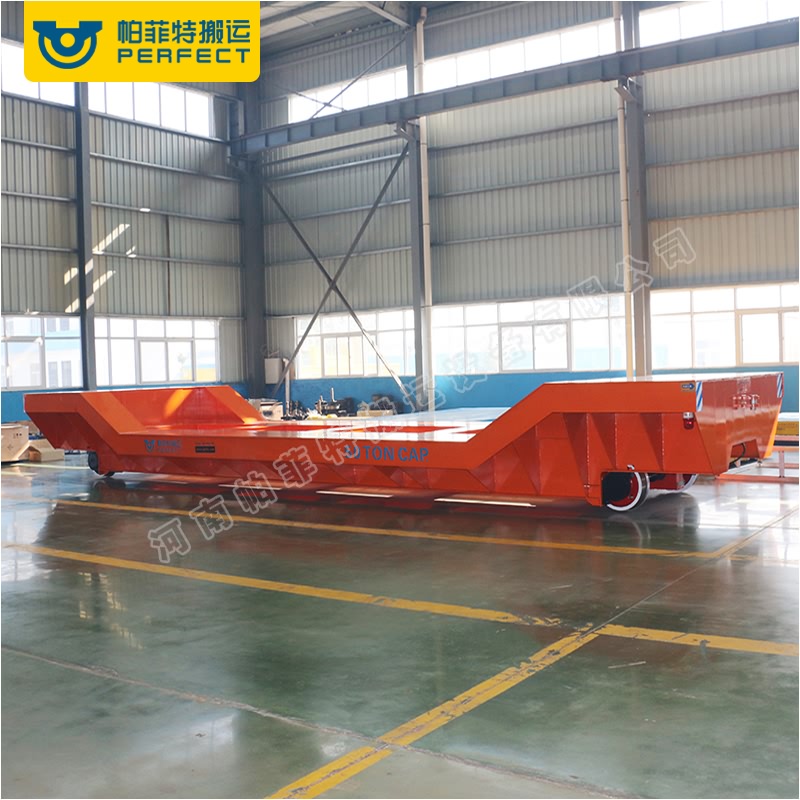

为适应市场需求，超低台面、大台面超低车型、小台面液压升降车、大跨距轨道平车等特殊电动轨道平板车在河南帕菲特搬运设备有限公司成功研发并生产成功，在短时间内成功研发并生产，彰显了帕菲特的技术水平，更是帕菲特公司实力的重要体现。为满足客户的更多要求，帕菲特研发了一款难度很大的跨距地轨电动车，平车整车跨距16米，有效高度600。设计时一个很重要的难题就是强度不够，容易使整车变形严重，经过帕菲特的工程师们不谢努力，解决了许多技术上的难题，成功研发了大跨距，低台面横向平板运输车。此车整车有两个横梁，支撑着整个车的横向结构，防止整车变形，相当于门式起重器中的两个大梁，坚实耐用，承重能力强。




要确认客户使用地轨电动车的用途（就是说，是用来干什么的） ，因为不同行业，存在不同的功能和特点 ，即使是同一行业，用途不一样，对车的结构要求，也存在很大的差异。确认客户对电动平车的载重要求和外观尺寸要求。这些对计算车架的强度和用料等很有用。确认客户对电动平车的运行距离和运行速度要求。这是用来确定车的最佳供电方式，计算减速比和驱动功率的。确认客户对电动平车的轨道、轨距的要求等。了解客户对电动平车需要的价位等。最后，应了解客户对电动平车的其它特殊要求。




在地轨电动车产品的设计中，以车架主梁为设计重点。尺寸优化和形状优化是设计人员在对模型形状有一定的设计思路改变后所进行的一种细节设计。尺寸优化是通过改变结构单元属性以达到应力或者位移等在一定的设计范围内。形状优化是通过改变某些形状参数来改变模型的力学性质，以达到应力或位移等在一定的设计范围内。对于地轨电动车设计，两根梁结构焊接工艺性较好，轮胎布局方便，因此主梁总体结构无需进行拓扑优化。只对占车架质量比例较大的主梁进行尺寸和形状优化设计。




电动平车主梁采用的是工字梁，可通过增加腹板厚度、腹板高度、翼板厚度及翼板宽度来提高工字梁刚度，对结构高应力危险区域可以采用局部加强方式改进。设计目标为整车质量最小，设计约束为各工况下位移约束点最大位移不超过设定值。  尺寸形状优化使地轨电动车主梁腹板厚度减薄、高度增加，减少了材料消耗，达到了车架轻量化的目的。所以在一定范围内，增加翼板厚度和腹板高度，对于加强车架刚度、减小应力集中及减重有明显的效果，而增加腹板厚度对提高电动平车车架刚度等方面没有明显的效果。这些均增强了对设计人员的指导作用。
